Düşük Akım Koruma Rölesi UCM-01

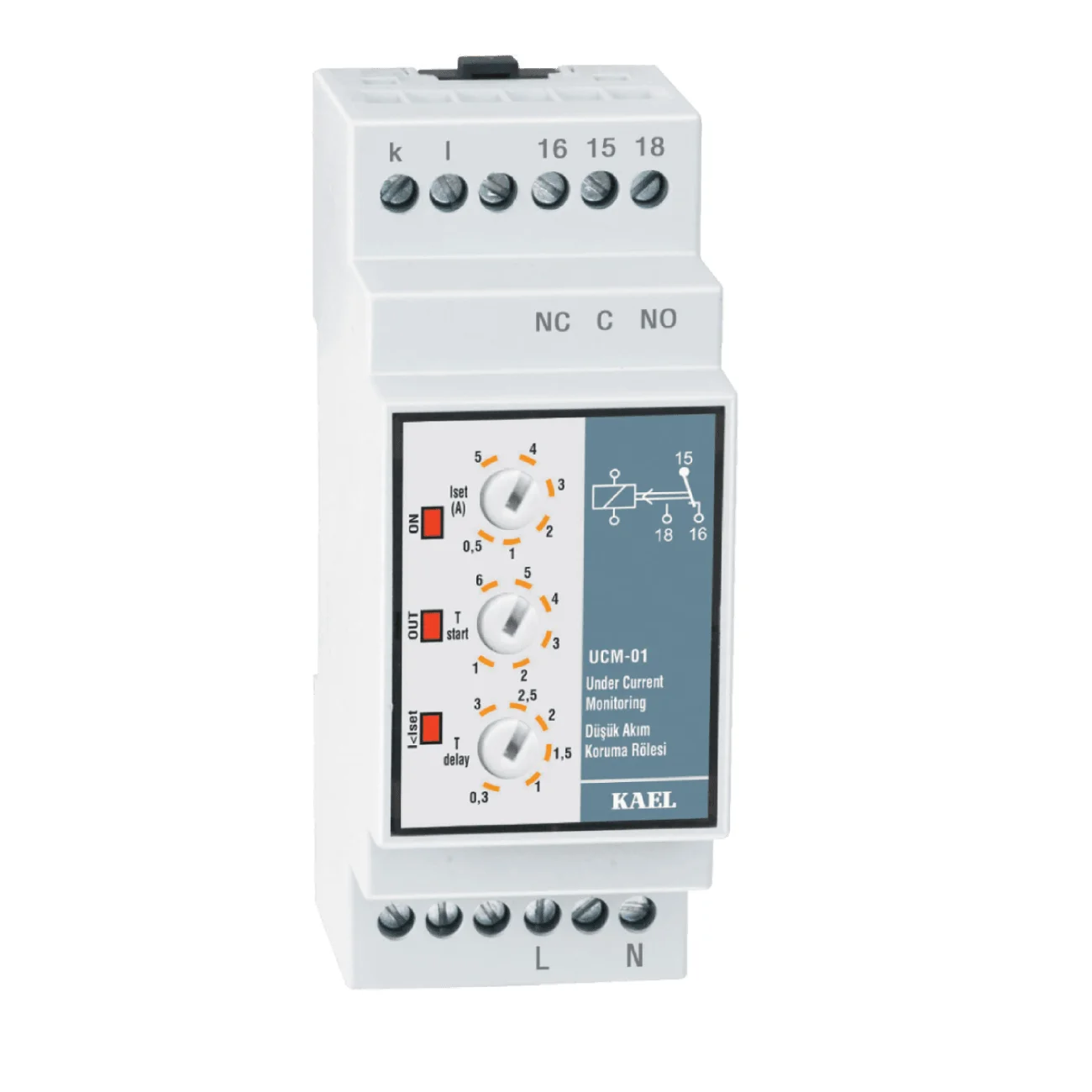

UCM-01 Düşük Akım Koruma Rölesi

Genel:

UCM-01 ve UCM-03 Düşük akım koruma röleleri yükten düşen monofaze motorları (klima, komprosör vb.) ve rezistansları düşük akım durumunda korurlar. Ölçülen motor veya sistemin akımı ayarlanan düşük akım ayarından büyükse Röle ledi yanar ve röle kontağını çeker. Ölçülen akım ayarlanan düşük akım set değerinin altına düşerse gecikme zamanı sonunda röle ledi söner ve röle kontağını bırakır .Düşük Akım Ayarı : 0,5 ile 5 Amper arasında ayarlanabilir. Motorun veya sistemin düşük akıma karşı korunması istenen akımın set değeridir. %histeresiz değeri %3′ tür. Başlama(Start) Gecikme Zaman Ayarı_T(s) : 1 ile 6 saniye arasında ayarlanabilir. Motorlar ilk çalışmaya başladığında kısa bir süre boyunca yüksek akım çekerler. Ancak bu süre içinde akımda beklenmedik bir düşüş olursa cihaz bu zaman boyunca açma yapmaz. Bu süre sonunda akım ölçümü yapmaya başlar. Gecikme Zaman Ayarı_T(d) : 0,3 ile 3 saniye arasında ayarlanabilir. Ölçülen akım

ayarlanan düşük akım set değerinin altına düşerse gecikme zamanı sonunda röle kontağını bırakır ve motoru devreden çıkarır. Zaman henüz bitmeden ölçülen akım ayarlanan akım set değerini tekrar geçerse gecikme zamanı sıfırlanır.
