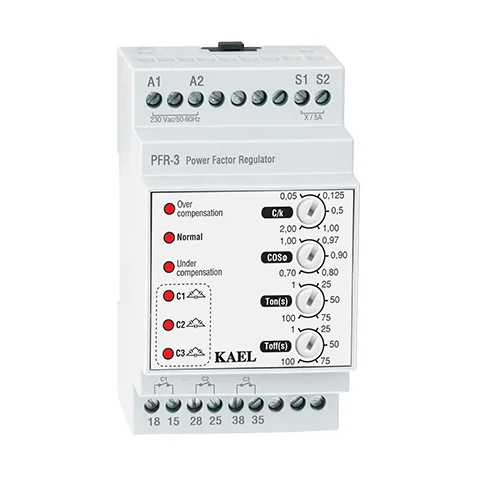

Name: Reaktif Güç Kontrol Rölesi 3 Kademe PFR-3
Brand: Kael
SKU: PFR-3
Availability: InStock

Reaktif Güç Kontrol Rölesi 3 Kademe PFR-3

Adet KDV Hariç

PFR-3

1 Faz Kontrollü

PFR-3

Reaktif Güç Kontrol Rölesi , 3 kademeli, 1 Faz Kontrollü

Kullanım Alanları:

Çok küçük işletmelerde , belli bir yük ile beraber devreye girmesi istenen veya yerel kompanzasyonda kullanılmak üzere tasarlanmıştır. Yer kaplamaz ,ekonomiktir ve kullanımı çok kolaydır. Baştan al baştan çıkart metodu ile çalışır. 1.kademeye bağlanan kondansatör en küçük güçlü olmak zorundadır

Özellikler

İşletme Gerilimi (Un) : 230Vac (L1-N)

İşletme Aralığı : (0,8-1,1) x Un

İşletme Frekansı : 50 / 60 Hz

Besleme Güç Tüketimi : < 4VA

Akım Ölçme Aralığı : 0,05 – 6 A

Akım Trafo Oranı : X / 5 Amper

Ölçme Girişi Güç Tüketimi : <1VA

Max. Kontak Akımı : Max. 3A / 240Vac

Koruma Sınıfı : IP 20

Klemens Koruma Sınıfı : IP 00

Ortam Sıcaklığı : – 5 °C …. + 50 °C

Bağantı Şekli : Pano içindeki klemens rayına

Uyarılar

Cihazı monte etmeden önce prospektüsü ve tüm uyarı ve talimatları okuyunuz.

■ Cihazın takılacağı panoda enerji olmadığından emin olunuz.

■ Cihaz, pano iç saçına monte otomat rayına takılacak şekilde tasarlanmıştır.

■ Hiçbir koşul altında, cihazın önünde bulunan paneli açmayınız.

■ Cihazın klemenslerini sadece panoda enerji olmadığından emin olduğunuzda açınız. Bağlantı şemasına uygun olarak bağlantısını yapınız.

■ Normalde çekilen akımdan daha düşük değerli akım trafosu kullanmayınız

■ Şebeke ile cihazın besleme ve ölçme girişleri arasına, cihaza gelen enerjiyi devre dışı bırakabilmek için şalter bağlayınız. Şalterden sonra hem ölçme hem de besleme katını korumak için 1A FF tipi sigortalardan geçip cihaza bağlayınız.

■ Tüm bu uyarılar sizlerin ve işletmenizin güvenliği içindir.

■ Cihazın enerjisini kestikten sonra temizliğini sadece kuru bezle yapınız.

■ Cihaz üzerindeki etiketlerde ve prospektüste yazan bilgilere uyunuz.
