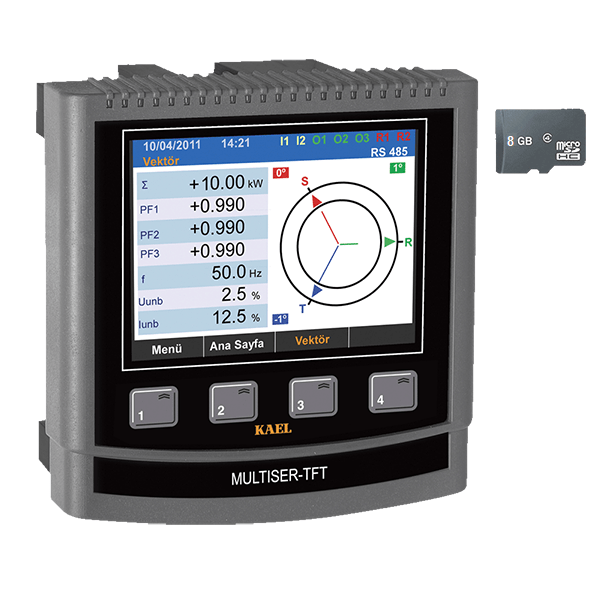

Şebeke Analizörü (TFT Renkli Ekran) MULTISER-11-PC-TFT

MULTISER-11-PC-TFT, Şebeke Analizörü Raporlayıcı ve Veri Kaydedici, TFT Renkli Ekran

Cihaz, 3 Fazlı elektrik şebekesindeki elektriksel büyüklükleri ölçmek, raporlamak ve analiz yapmak üzere tasarlanmış olup, hem tasarım hem donanım hem de yazılımı tamamen KAEL mühendisleri tarafından yapılmıştır. Günümüzün en son teknolojileri bu cihaza konmuş ve kullanıcının hem kullanımını kolaylaştıran menüler hem de ihtiyaç duyulan özellikler eklenmiştir. Cihazda renkli LCD ekran (TFT) kullanılmıştır. Hafıza olarak micro SD card ile 32GB’a kadar genişlemek mümkündür.

■ HARMONİK: yok    ■ ALARM: yok    ■ GRAFİK RAPORLAMA: yok    ■ ALARM RAPORLAMA: yok    ■ JENERATÖR: yok    ■ RÖLE ÇIKIŞI: yok    ■ DİJİTAL GİRİŞ: yok    ■ ENERJİ PALS ÇIKIŞI: yok    ■ ANALOG ÇIKIŞ: yok    ■ RS485: var    ■ HAFIZA: dahili hafıza    ■ EKRAN TİPİ: 3.2 inc Renkli TFT Ekran

Özellikler

■ Turkce menu ile kolay kullanım

■ Geniş renkli LCD ekran ( 320 x 240 pixel 3,2” )

■ Yol gosterici pekcok ekran gosterimi

■ Mikroişlemci de işletim sistemi kullanılmaktadır.

■ Gelişmiş dinamik yazılım

■ Akım ve Gerilim Trafo Oranları girebilme

■ True RMS

■ Gerilim, akım ve harmonik koruma

■ Çok sayıda Alarm

■ Hafıza ( MicroSD 32 GB’a kadar )

■ Şifre koruması

■ Osiloskop ( akım ve gerilim sinyalleri icin)

■ Grafik Raporlamalar (Guc,akım ve gerilim)

■ Tarihe gore Raporlar

■ 3P&4W , 3P&3W , ARON bağlantı

Uyarılar

1- Cihaz, yetkili ve ehliyetli kişiler tarafından kullanma kılvuzundaki talimatlara uygun devreye

alınmalı ve programlanmalıdır. Gerektiği takdirde yine bu kişiler tarafından kontrolları

yapılmalıdır.

2- Cihazın içini açmayınız, açtırmayınız. Cihazın içinde kullanıcının yada bir başkasının müdahale edebileceği parçalar yoktur.

3- Cihazı montaj talimatlarına uygun kullanınız.

4- Cihazın terminallerine elektriksel bağlantıları yapmadan önce,kablo ve terminallerde enerji olmadığından emin olunuz. Panoda enerji olmamalıdır.

5- Cihazda kullanıcak sigortalar 1A FF tip olmalıdır.

6- Cihazı üstünde verilen aparatlarla panoya sallanmayacak şekilde sıkıca sabitleyiniz.

7- Cihazın ön panelindeki tuşlara, parmağınız dışında bir cisim ile müdahale etmeyiniz.

8- Cihazınızı, enerjisini kestiğinizden emin olduktan sonra, sadece kuru bezle siliniz. Su veya temizlemede kullanılan kimyasallar, cihaza zarar verir.

9- Cihazınızı devreye almadan önce (enerjilemeden önce) terminal bağlantılarının, bağlantı şemasına uygun olarak ve temas problemi çıkartmayacak şekilde (gevşek bağlanması ya da çoklu bakır kabloların birbirine değmesi, vb) yapıldığından emin olunuz.

10- Yukarıdaki önlem ve uyarılar sizlerin emniyetiniz içindir.Uygulanmaması halinde oluşabilecek istenmeyen durumlardan KAEL Elektronik Ltd. Şti. veya satıcı firmaları sorumlu değildir.
