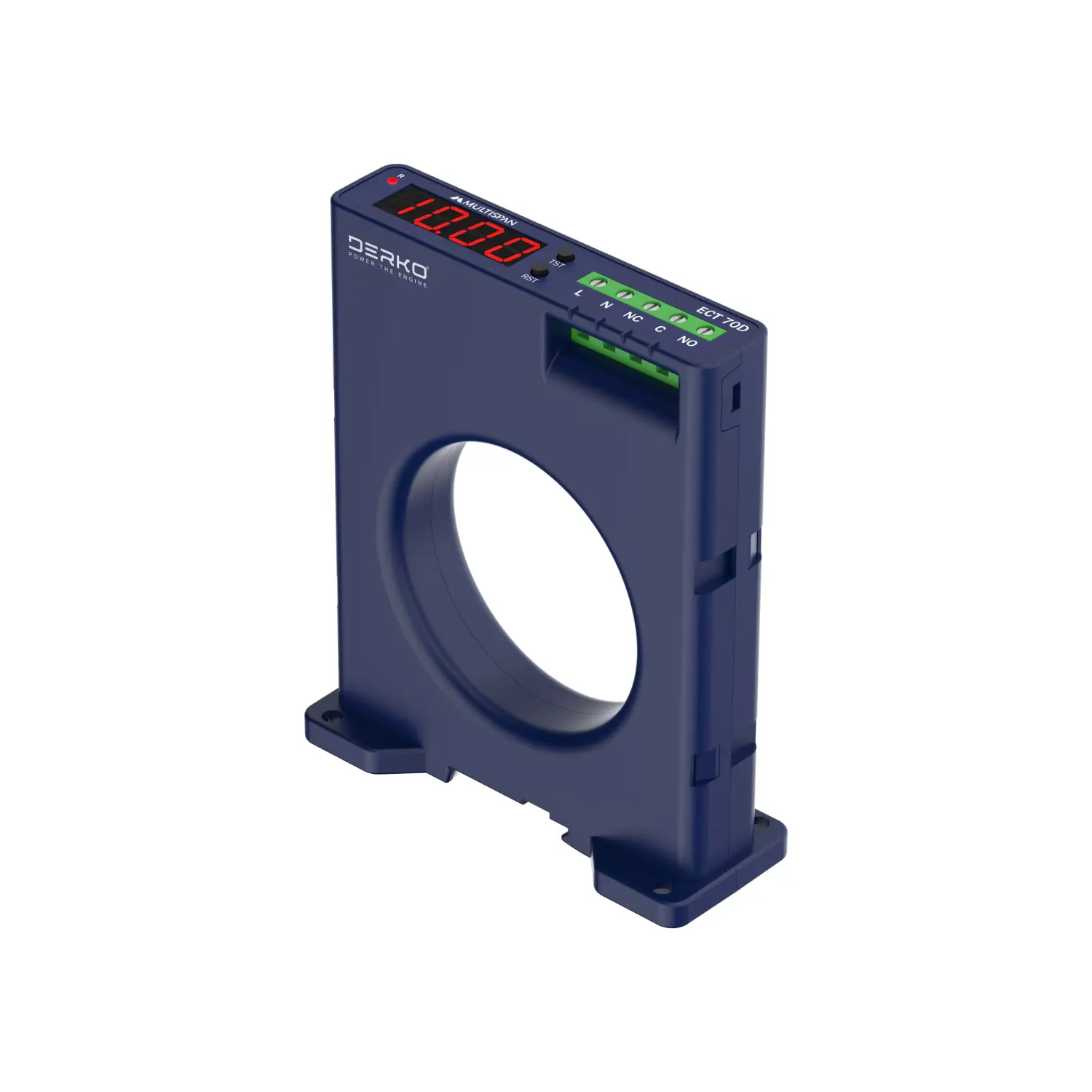

Name: Toroidal Röle ve Toroidal Akım Trafosu 70mm (ECT-70D)
Brand: Derko
SKU: ECT-70D-00818
Price: 3325.00 TRY
Availability: InStock

Toroidal Röle ve Toroidal Akım Trafosu 70mm (ECT-70D)

Adet KDV Hariç

Model: ECT-70D

Özellik : 30mA-30A

Derko Toroidal Röle ve Toroidal Akım Trafosu 70mm

Toroidal kaçak akım rölesi ve toroidal akım trafosu, elektrik şebekelerinde meydana gelen akım dengesizliklerini (kaçak akımları) algılayarak sistemi koruyan, can ve mal güvenliği için zorunlu olan emniyet sistemleridir. ECT-70D, bu koruma sistemlerinde kullanılan 70 mm iç çapa sahip kapalı tip bir toroidal akım trafolu Toroidal Röle modelidir.

Bu sistem, elektrik panolarındaki büyük şalterleri kontrol ederek yangın ve elektrik çarpması risklerini önler.

Sistem Nasıl Çalışır?

Algılama (Trafo): Sistemdeki 3 faz ve 1 nötr kablosunun tamamı 70 mm çapındaki halka şeklindeki trafonun içinden geçirilir. Normal şartlarda giden akım ile dönen akım birbirine eşittir.
Kıyaslama (Röle): Tesisatta bir kaçak (örneğin bir yalıtım hatası veya insana elektrik çarpması) olduğunda bu denge bozulur. Akım trafosu bu farkı miliamper (mA) seviyesinde algılar ve toroidal röleye sinyal gönderir.
Korumaya Geçme (Şalter): Bilgiyi alan röle, panodaki ana devre kesiciye (şaltere) bağlı olan açtırma bobinini tetikler ve elektriği saliseler içinde keser.

ECT-70D Öne Çıkan Özellikleri

- 70 mm İç Çap: İçinden geçecek kabloların toplam kalınlığının bu hacimden küçük olması gerekir. Genellikle küçük ve orta ölçekli güç panolarında (tali panolar veya belirli makine beslemeleri) tercih edilir.
- Sabit/Kapalı Tip Tasarım: Montaj aşamasında kablolar kesilmeden önce veya şalter girişinde kablolar halkanın içinden geçirilerek kurulur.
- Hassas Kaçak Algılama: Genellikle 30 mA (insan hayatını koruma) ve 30 A (yangından koruma) sınır değerlerine göre ayarlanabilen rölelerle tam uyumlu çalışır.

Montaj Yaparken Dikkat Edilmesi Gerekenler

Topraklama Kablosuna Dikkat: Faz ve nötr kabloları trafonun içinden geçmelidir ancak toprak hattı kablosu kesinlikle trafonun içinden geçmemelidir.
Doğru Kablo Yerleşimi: Kablolar trafonun içinden geçerken gergin olmamalı ve manyetik alanın düzgün ölçülebilmesi için trafo merkezine mümkün olduğunca dik açıyla girmelidir.
Sinyal Kabloları: Trafodan çıkıp röleye giden sinyal kablolarının, ana güç kablolarının yarattığı parazitten etkilenmemesi için burularak (twist edilerek) taşınması önerilir.
